🔧 راهنمای تخصصی شیر پرکن پکیج ایران رادیاتور؛ وظایف، انواع، عیبیابی خرابیها و روش تعویض
شیر پرکن پکیج ایران رادیاتور یکی از بیادعاترین و در عین حال حیاتیترین قطعات هیدرولیکی در پکیجهای دیواری است که وظیفه تنظیم فشار و حجم آب موجود در مدار بسته گرمایش را بر عهده دارد. بروز کوچکترین اختلال در این قطعه به ظاهر ساده، میتواند سبب افت شدید یا افزایش بیرویه فشار بار دستگاه شده و کارکرد پکیج را به طور کامل متوقف کند. در این مقاله تخصصی، به عنوان یک نویسنده و سرویسکار باسابقه پکیجهای دیواری در ایران، به بررسی همهجانبه این سوال میپردازیم که شیر پرکن پکیج چیست و چه وظیفه ای در پکیج دارد، مکان دقیق آن در پکیجهای ایران رادیاتور کجاست، خرابیهای شایع آن شامل چه مواردی است و چگونه میتوان این مشکلات را به صورت کاملاً اصولی برطرف نمود.
💡 شیر پرکن پکیج چیست و چه وظیفه ای در پکیج دارد؟
سیستم گرمایش پکیج دیواری (رادیاتورها، لولهکشیها و مبدل اصلی) یک مدار بسته و تحت فشار است. آب درون این سیستم نباید با آب مصرفی بهداشتی مخلوط شود، اما برای تامین فشار بار اولیه پکیج (بین ۱ تا ۱.۵ بار)، نیاز به یک دریچه ارتباطی وجود دارد. شیر پرکن پکیج تنها پل ارتباطی بین مسیر لولهکشی آب سرد ورودی ساختمان و مدار برگشت سیستم گرمایشی است. وظیفه اصلی این قطعه، تزریق آب سرد شهری به مدار گرمایش در زمان افت فشار بار پکیج و قطع این ارتباط به محض رسیدن عقربه مانومتر به محدوده استاندارد است.
📌 سرفصلهای این مقاله جامع و کاربردی:
- 🔹 مکان دقیق شیر پرکن در پکیج ایران رادیاتور کجاست؟
- 🔹 انواع شیر پرکن در پکیج ایران رادیاتور (دستی، اتوماتیک، نیمه اتوماتیک)
- 🔹 مزایا و معایب انواع شیر پرکنها در یک نگاه
- 🔹 خرابی های شایع شیر پرکن چه میباشد و چطور برطرف میشود؟
- 🔹 آموزش گامبهگام و فنی تعویض شیر پرکن پکیج ایران رادیاتور
- 🔹 ارتباط خرابی شیر پرکن با ارورهای دستگاه و کدهای خطا

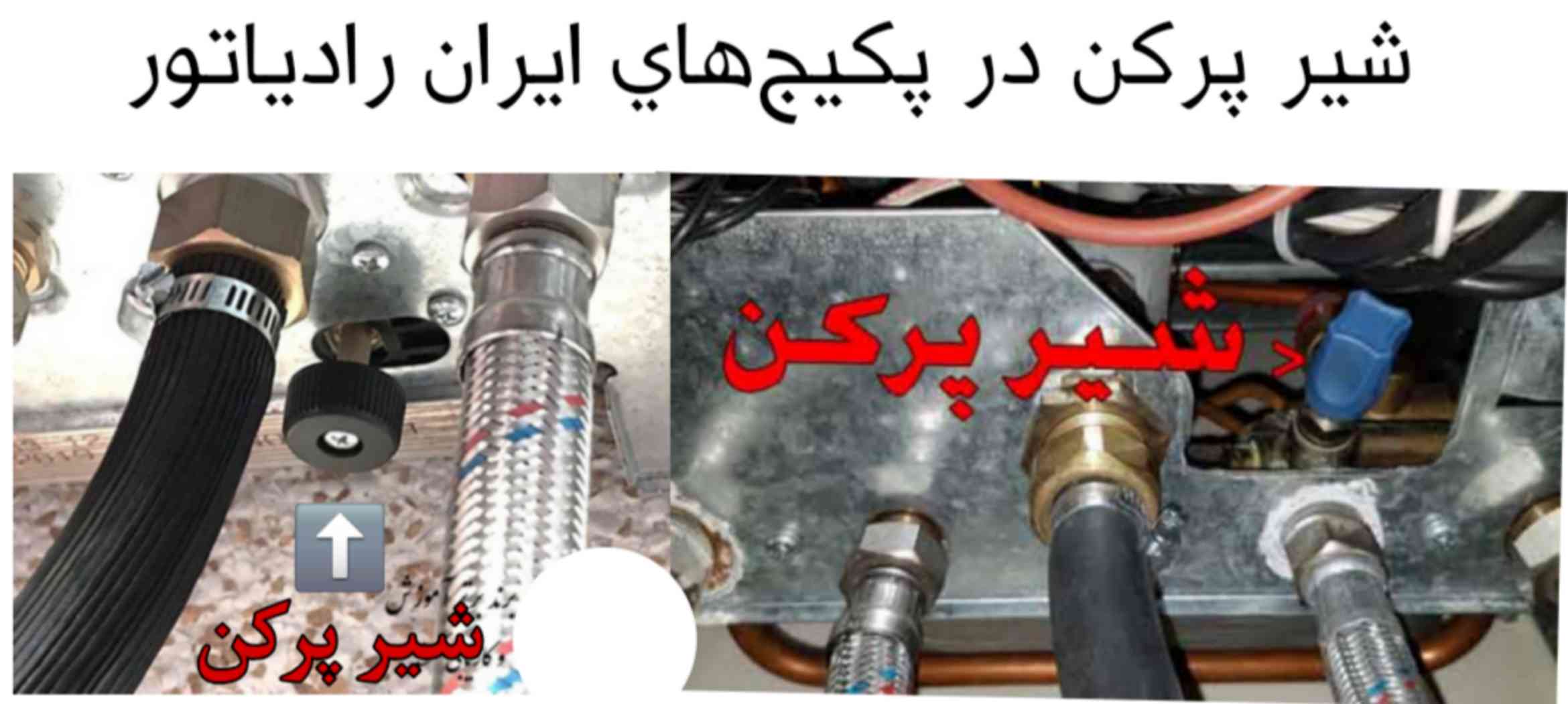

📍 مکان دقیق شیر پرکن در پکیج ایران رادیاتور کجاست؟
طراحی پکیجهای دیواری به گونهای است که کاربر نهایی بتواند بدون باز کردن کاور یا بدنه فلزی دستگاه، به شیر پرکن دسترسی داشته باشد. در اکثر مدلهای پکیج ایران رادیاتور (مانند سری M24FF، L24FF، Eco22FF و K24FF)، شیر پرکن در بخش زیرین پکیج قرار گرفته است.
برای پیدا کردن آن کافی است سر خود را به زیر پکیج ببرید؛ در میان شیلنگهای فلزی متصل به دستگاه، یک دسته پلاستیکی کوچک به رنگ آبی یا مشکی (معمولاً در پکیجهای ایران رادیاتور آبی روشن است) مشاهده میکنید که به صورت عمودی یا مایل از بلوک برنجی یا پلاستیکی دستگاه به سمت پایین آویزان شده است.
🔄 انواع شیر پرکن در پکیج ایران رادیاتور؛ تفاوتها و ساختار
پکیجهای شوفاژ دیواری با تکامل تکنولوژی در مدلهای مختلفی روانه بازار شدهاند. به طور کلی، سه فناوری متمایز برای تزریق آب به مدار گرمایش وجود دارد:
۱. شیر پرکن دستی (Manual Filling Valve)
رایجترین و سادهترین مدل شیر پرکن است که در ۹۵ درصد پکیجهای ایران رادیاتور نصب شده در خانههای ایرانی استفاده میشود. این قطعه کاملاً مکانیکی بوده و برای عملکرد خود به جریان برق نیازی ندارد.
مکانیسم عملکرد: سوپاپ شیر پرکن دستی دارای یک رزوه مارپیچ و چندین اورینگ پلاستیکی آببندی است. با چرخاندن دسته پلاستیکی توسط کاربر، سوپاپ به عقب حرکت کرده و مجرای عبور آب سرد شهری به مدار برگشت رادیاتورها باز میشود. به محض اینکه فشارسنج عدد ۱.۵ بار را نشان داد، کاربر باید مجدداً شیر را به صورت دستی ببندد.
۲. شیر پرکن اتوماتیک (Automatic Filling Valve)
این نوع شیر پرکن مجهز به یک سنسور هوشمند اندازهگیری فشار و یک شیر برقی (سولنوئید ولو) است. این سیستم پیشرفتهتر بوده و فرآیند پایش فشار را به طور کامل به برد الکترونیک واگذار میکند.
مکانیسم عملکرد: برد الکترونیک به طور مداوم دادههای سنسور پرشر سوئیچ آب را تحلیل میکند. در صورت افت فشار به زیر ۰.۵ بار، برد پکیج فرمانی الکتریکی به شیر برقی پرکن ارسال کرده و مجرای آب را باز میکند. با رسیدن فشار بار به حد نساب استاندارد (مثلاً ۱.۵ بار)، جریان برق قطع شده و سوپاپ با نیروی فنر داخلی بسته میشود.
۳. شیر پرکن نیمه اتوماتیک (Semi-Automatic Filling Valve)
این مدل در واقع تلفیقی هوشمندانه از دو فناوری قبلی است که ایمنی کارکرد دستی را در کنار راحتی کارکرد اتوماتیک ارائه میدهد.
مکانیسم عملکرد: در سیستمهای نیمه اتوماتیک، کاربر برای پر کردن آب پکیج نیازی به خم شدن و چرخاندن فیزیکی شیر سخت ندارد، بلکه با فشردن یک دکمه بر روی پنل کنترل پکیج، به شیر برقی فرمان باز شدن میدهد. پس از کالیبره شدن فشار بار، بوبین شیر برقی به طور خودکار جریان آب را قطع میکند تا از سرریز شدن و افزایش بیرویه فشار بار پیشگیری شود.
⚖️ مزایا و معایب انواع شیر پرکنها در یک نگاه
هر یک از این فناوریها دارای نقاط قوت و ضعف خاص خود هستند. به عنوان یک سرویسکار باسابقه، همواره تاکید میکنم که هیچ قطعهای بینقص نیست. در جدول زیر، ویژگیهای کلیدی انواع شیر پرکنها را با جزئیات فنی بررسی کردهایم تا درک بهتری از تفاوتهای آنها داشته باشید:
🛠️ خرابی های شایع شیر پرکن چه میباشد و چطور برطرف میشود؟
به دلیل سختی بالای آب شهری در اکثر مناطق ایران و وجود املاح معدنی سنگین، شیر پرکن در معرض رسوبگرفتگی دائمی قرار دارد. در زیر به تشریح خرابیهای متداول این قطعه و راهحلهای فنی هر کدام میپردازیم:
۱. افزایش خودکار و مداوم فشار بار پکیج (عبور از مرز ۲ و ۳ بار)
اگر با وجود بسته بودن کامل شیر پرکن، متوجه شدید عقربه فشارسنج به آرامی بالا رفته و در نهایت از شیر اطمینان ۳ بار پکیج آب چکه میکند، مقصر اصلی شیر پرکن است.
- علت بروز مشکل: یا واشر لاستیکی انتهای مغزی شیر پرکن دفرمه شده و هرز رفته است، یا مجرای فلزی سوپاپ به علت رسوبگرفتگی مسدود شده و شیر پرکن قادر به آببندی کامل نیست. در نتیجه آب سرد شهری به طور پیوسته به مدار گرمایش نفوذ میکند.
- روش برطرف کردن: ابتدا شیر پرکن را باز کنید. اگر رسوب سطحی است، میتوانید آن را رسوبزدایی و تمیز کنید. اما اگر مغزی پلاستیکی شکسته یا خوردگی فلزی دارد، شیر پرکن باید به طور کامل تعویض شود.
۲. چکه کردن آب از شفت یا دسته شیر پرکن
گاهی اوقات در هنگام باز کردن یا بعد از بستن شیر پرکن، قطرات آب از بدنه پلاستیکی شیر به زیر پکیج میچکد.
- علت بروز مشکل: پوسیدگی، دفرمه شدن یا پارگی اورینگهای (O-rings) دور شفت شیر بر اثر گذشت زمان یا چرخاندن خشن دسته.
- روش برطرف کردن: با تعویض اورینگهای فرسوده آببندی شفت (که هزینهای ناچیز دارد) نشتی برطرف میشود. البته در بسیاری از مدلهای جدید، کیت کامل شیر پرکن به صورت یکپارچه تعویض میگردد تا از آببندی صددرصدی اطمینان حاصل شود.
۳. سفت شدن شدید یا هرز شدن دسته شیر پرکن
کاربر ممکن است با چرخاندن دسته شیر پرکن متوجه شود دسته به دور خود هرز میچرخد یا آنقدر سفت شده است که با دست معمولی باز نمیشود.
- علت بروز مشکل: هرز شدن رزوه یا شکستن شیارهای داخلی دسته پلاستیکی آبیرنگ. سفت شدن شیر معمولاً ناشی از انباشت رسوبات سخت گچی پیرامون رزوههای برنجی داخل بلوک هیدرولیک است.
- روش برطرف کردن: دسته پلاستیکی بیرونی را با یک پیچ گوشتی باز کرده و با یک دسته جدید جایگزین کنید. اگر مغزی سفت شده است، باید کل شیر پرکن را دمونتاژ کرده و رزوههای بلوک را با محلول دیسکلر تمیز نمایید.
۴. عدم تغییر فشار بار پس از باز کردن کامل شیر پرکن
شیر پرکن را کاملاً باز میکنید اما عقربه فشار بار هیچ تغییری نکرده و هیچ صدایی از جریان آب شنیده نمیشود.
- علت بروز مشکل: گرفتگی شدید سوراخ ورودی شیر پرکن به دلیل رسوبات ضخیم یا افت شدید فشار آب ورودی ساختمان (زمانی که پمپ آب آپارتمان خاموش است).
- روش برطرف کردن: مطمئن شوید فشار آب سرد خانه مناسب است. در صورت برقرار بودن فشار لولهکشی، مجرای شیر پرکن را دمونتاژ کرده و با سوزن یا مفتول باریک، رسوبات مجرای برنجی را باز کنید.
🔧 آموزش گامبهگام تعویض شیر پرکن پکیج ایران رادیاتور
اگر طبق بررسیهای فوق متوجه شدید که شیر پرکن پکیج شما آسیب جدی دیده و قابل تعمیر نیست، باید آن را تعویض کنید. این کار به ظرافت و رعایت دقیق اصول ایمنی نیاز دارد. در ادامه، دستورالعمل گامبهگام تعویض شیر پرکن را به صورت تصویری و متنی آوردهایم:
🛡️ دستورالعمل فنی تعویض شیر پرکن پکیج
دوشاخه پکیج ایران رادیاتور را از پریز بکشید. شیر اصلی گاز پکیج را به طور کامل ببندید تا از آسیبهای احتمالی کارکرد تصادفی دستگاه پیشگیری شود.
شیر آبیرنگ ورودی آب سرد به پکیج (واقع در زیر پکیج) یا شیر فلکه اصلی واحد مسکونی را کاملاً ببندید تا در زمان دمونتاژ قطعه، با فوران آب ساختمان مواجه نشوید.
شیر تخلیه زیر پکیج را باز کنید. اگر پکیج شیر تخلیه مجزا ندارد، شیر پرکن معیوب را کمی باز کنید و نزدیکترین شیر آب گرم خانه (مثلاً شیر سینک ظرفشویی) را باز بگذارید تا فشار بارسنج کاملاً روی عدد صفر قرار گیرد.
با استفاده از آچار مناسب یا پیچگوشتی، خار نگهدارنده یا پیچ سفتکننده شیر پرکن در داخل بلوک برنجی را به آرامی جدا کنید. شیر پرکن قدیمی را با کشیدن به سمت پایین خارج کنید.
اورینگهای شیر پرکن جدید را به مقدار اندکی گریس سیلیکونی چرب کنید تا در زمان جا زدن پاره نشوند. قطعه را به آرامی در محل خود فشار داده و خار یا پیچ نگهدارنده آن را محکم ببندید.
شیر آب سرد ورودی را باز کنید. شیر پرکن جدید را باز کنید تا عقربه فشار پکیج روی ۱.۵ بار ثابت شود. شیر پرکن را ببندید و اطراف قطعه را با یک دستمال خشک پاک کنید تا از عدم وجود حتی یک قطره نشتی مطمئن شوید.
⚠️ ارتباط خرابی شیر پرکن با ارورهای دستگاه و کدهای خطا
در پکیجهای نسل جدید، هوشمندی سیستم مانیتورینگ برد به گونهای است که افت فشار آب ناشی از خرابی شیر پرکن را سریعاً شناسایی کرده و برای جلوگیری از آسیب شدید به مبدل، مدار گرمایش را قفل میکند.
📌 ارورهای متداول ناشی از افت فشار بار پکیج:
وقتی به علت خرابی یا عدم کارکرد شیر پرکن نتوانید فشار آب پکیج را روی ۱.۵ بار تنظیم کنید، پکیج ارور داده و قفل میشود. برای آشنایی با طیف وسیعی از خطاهای ناشی از قطعات مختلف هیدرولیکی، توصیه میکنیم بخش ارورهای ایران رادیاتور را حتماً مطالعه بفرمایید.
همچنین برای دسترسی به راهحلهای کاملاً کاربردی برای رفع خطاهای گوناگون پکیج، میتوانید صفحه جامع کد خطاهای پکیج ایران رادیاتور را در بوکمارک مرورگر خود ذخیره کنید.
- در پکیجهای مجهز به صفحه نمایش دیجیتال (مانند سری L)، افت فشار آب زیر ۰.۵ بار مستقیماً منجر به بروز ارور e1 در پکیج دیجیتال ایران رادیاتور میشود.
- در پکیجهای سری آنالوگ ایران رادیاتور (مانند سری M)، این نقص ایمنی در هماهنگی قطعات و سنسورها با روشن شدن همزمان چراغهای ۴۰ و ۷۰ یا بروز ارور 40-70 پکیج ایران رادیاتور مدل آنالوگ خود را نشان میدهد.
💡 فوت کوزهگری سرویسکار باسابقه:
بسیاری از مشتریان به اشتباه گمان میکنند اگر شیر پرکن پکیج را همیشه کمی باز نگه دارند، پکیج عملکرد بهتری خواهد داشت! این یک اشتباه مهلک است. باز ماندن مکرر یا دائم شیر پرکن، فشار آب مدار گرمایش را به فشار آب شهری ساختمان گره میزند. با کارکرد طولانی مشعل و افزایش دما، فشار آب به سرعت از ۳ بار رد شده، شیر اطمینان فعال میشود و خانه شما دچار آبگرفتگی شدید میگردد. شیر پرکن باید همیشه کاملاً بسته باشد و فقط در فواصل زمانی بلندمدت (مثلاً ماهی یک بار در صورت افت طبیعی فشار) باز و بسته شود.
🙋♂️ سوالات متداول کاربران درباره شیر پرکن پکیج ایران رادیاتور
برای باز کردن شیر پرکن و افزایش فشار بار پکیج، دسته پلاستیکی را در خلاف جهت عقربههای ساعت (به سمت چپ) بچرخانید. برای بستن آن، باید دسته را در جهت عقربههای ساعت (به سمت راست) بچرخانید تا کاملاً محکم شود.
این مشکل میتواند سه علت اصلی داشته باشد: اول، فشار آب سرد لولهکشی ساختمان بسیار پایین است؛ دوم، مجرای ورودی آب درون شیر پرکن به شدت دچار رسوبگرفتگی گچی شده است؛ سوم، رزوههای مغزی شیر هرز شدهاند و چرخاندن دسته عملاً سوپاپ را حرکت نمیدهد.
اگر فشار بار پکیج فقط در زمان کارکرد دستگاه و داغ شدن آب بالا میرود، منبع انبساط یا خراب است یا نیاز به باد زدن دارد. اما اگر فشار بار پکیج حتی در حالت خاموش و کاملاً سرد بودن دستگاه نیز به تدریج بالا رفته و از شیر اطمینان آب چکه میکند، شیر پرکن معیوب است و آببندی نمیکند.
بله، طراحی ظاهری، ابعاد، گام رزوه و نوع اتصال شیر پرکنها در مدلهای مختلف (مدل کوچک E، اتما دنده بزرگ، سری ML و غیره) با هم متفاوت است. قبل از خرید حتماً مدل پکیج خود را با فروشنده قطعات یا سرویسکار هماهنگ کنید.
